पीव्हीसी कंड्यूट उत्पादन लाइन: स्थापना आणि वायरिंग मानकांवर तांत्रिक विश्लेषण

निंगबो फँगली टेक्नॉलॉजी कं, लि.आहेयांत्रिक उपकरणे निर्माताच्या 30 वर्षांहून अधिक अनुभवांसहप्लास्टिक पाईप एक्सट्रूझन उपकरणे, नवीन पर्यावरण संरक्षण आणि नवीन साहित्य उपकरणे. त्याची स्थापना झाल्यापासून फँगली वापरकर्त्याच्या मागणीवर आधारित विकसित केली गेली आहे. सतत सुधारणा करून, मूळ तंत्रज्ञानावर स्वतंत्र R&D आणि प्रगत तंत्रज्ञान आणि इतर माध्यमांचे पचन आणि शोषण, आम्ही विकसित केले आहे.पीव्हीसी पाईप एक्सट्रूजन लिनई,पीपी-आर पाईप एक्सट्रूजन लाइन, पीई पाणी पुरवठा / गॅस पाईप एक्सट्रूजन लाइन, ज्याची चीनच्या बांधकाम मंत्रालयाने आयात केलेली उत्पादने बदलण्याची शिफारस केली होती. आम्ही “झेजियांग प्रांतातील प्रथम श्रेणी ब्रँड” ही पदवी मिळवली आहे.

पीव्हीसी कंड्युट मॅन्युफॅक्चरिंग इंडस्ट्रीमध्ये, शास्त्रोक्त पद्धतीने नियोजित स्थापना आणि उत्पादन लाइनचे प्रमाणित वायरिंग हे केवळ स्थिर सतत ऑपरेशनसाठी पायाच नाही तर तयार उत्पादनाच्या गुणवत्तेचे अनुपालन साध्य करण्यासाठी एक महत्त्वपूर्ण पूर्व शर्त देखील आहे. हा लेख चार आयामांमधून एक पद्धतशीर तांत्रिक विहंगावलोकन प्रदान करतो: उपकरणे लेआउट, पॉवर लोड कॉन्फिगरेशन, की फॉर्मिंग प्रक्रियाess गुण आणि तयार उत्पादन गुणवत्ता तपासणी निकष.

I. पॉवर लोड प्लॅनिंग आणि केबल निवडीची तत्त्वे

उत्पादन लाइनचे इलेक्ट्रिकल कॉन्फिगरेशन एकूण उपकरणाची शक्ती, चालू चालू आणि सतत ऑपरेटिंग परिस्थितीच्या आधारावर मोजले जाणे आवश्यक आहे. पॉवर सर्किट्स आणि कंट्रोल लूप यांच्यात कडक पृथक्करणासह, तीन-टप्प्यात पाच-वायर वीज पुरवठा प्रणालीची शिफारस केली जाते:

· मुख्य ड्राइव्ह मोटर्स आणि हीटिंग युनिट्स: 16 मिमी² किंवा त्याहून मोठ्या कॉपर-कोर फ्लेम-रिटार्डंट केबल्स वापरा (उदा. ZR-YJV प्रकार), वास्तविक स्थापित लोड विरुद्ध वर्तमान-वाहन क्षमता सत्यापित करा.

· सहाय्यक उपकरणे (कूलिंग सिस्टम, हाऊल-ऑफ युनिट्स, कटर): 6-10 मिमी² केबल्स वापरा, प्रत्येक स्वतंत्र ओव्हरलोड संरक्षण उपकरणांसह सुसज्ज आहे.

· लाइटिंग आणि कंट्रोल सर्किट्स: इलेक्ट्रोमॅग्नेटिक हस्तक्षेप टाळण्यासाठी 2.5 मिमी² इन्सुलेटेड वायर वापरा, पॉवर लाइन्सपासून वेगळ्या मार्गाने.

सर्व केबल्स ज्वाला-प्रतिरोधक PVC वाहिनी किंवा लवचिक धातूच्या नाल्यांमध्ये संरक्षित केल्या पाहिजेत. कंड्युट रूटिंग उभ्या आणि क्षैतिज फिक्सेशनसह असेल आणि भविष्यातील देखभाल प्रवेशासाठी पुरेशी ढिलाई राखीव असेल.

II. स्थापना आणि वायरिंगसाठी मुख्य तांत्रिक आवश्यकता

1. कंड्युट बेंडिंग तपशील

बेंडिंग ऑपरेशन्स समर्पित बेंडिंग स्प्रिंग्स वापरून हळूवारपणे केल्या पाहिजेत, ज्याची त्रिज्या नालीच्या बाह्य व्यासाच्या 3 पट पेक्षा कमी नसावी.

· थंड वातावरणात, कोल्ड क्रॅकिंग टाळण्यासाठी बेंडिंग विभागात स्थानिक प्रीहीटिंग (40-60°C) आवश्यक आहे.

· बेंडिंग स्प्रिंग अडकले असल्यास, बाहेरून स्थिरपणे खेचताना घड्याळाच्या उलट दिशेने फिरवा. स्प्रिंग विकृत किंवा नालीच्या भिंतीचे नुकसान टाळण्यासाठी जबरदस्तीने काढणे प्रतिबंधित आहे.

2.कंड्युट फिक्सिंग आणि आयडेंटिफिकेशन

· सर्व पृष्ठभागावर बसवलेले नळ 1.0 मीटर पेक्षा जास्त नसलेल्या अंतराने क्लॅम्पसह सुरक्षित केले जावे.

· सांधे समर्पित कनेक्टरने बनवावीत आणि पीव्हीसी सिमेंटने सील केली जावीत.

· प्रत्येक सर्किट टर्मिनलला व्होल्टेज रेटिंग, जोडलेली उपकरणे आणि भविष्यातील ऑपरेशन आणि देखभाल सुलभ करण्यासाठी फेज सीक्वेन्ससह स्पष्टपणे लेबल केले जावे.

III. पूर्ण झालेले उत्पादन गुणवत्ता नियंत्रण – फॅक्टरी तपासणी मानके

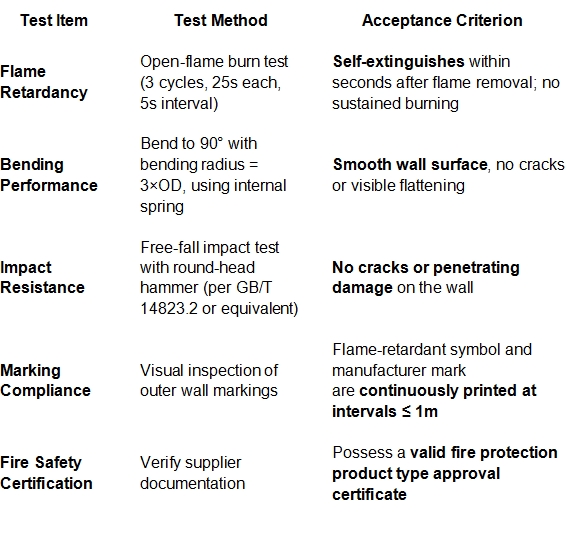

कंड्युट उत्पादकांसाठी, बाजारपेठेचा विश्वास मिळविण्यासाठी कठोर तयार उत्पादन तपासणी प्रोटोकॉल स्थापित करणे आवश्यक आहे. प्रत्येक बॅचने किमान खालील पाच मूलभूत चाचण्या घ्याव्यात अशी शिफारस केली जाते:

IV. ऑन-साइट सुरक्षा आणि नियामक अनुपालन शिफारसी

· मुख्य वितरण कॅबिनेट अवशिष्ट वर्तमान संरक्षण आणि फेज-तोटा संरक्षण उपकरणांनी सुसज्ज असेल.

· हीटिंग झोनमधील केबल्समध्ये उच्च-तापमान सिलिकॉन इन्सुलेशन वापरणे आवश्यक आहे आणि उष्णता स्त्रोताच्या आउटलेटपासून दूर ठेवले पाहिजे.

· चाचणी रेकॉर्ड योग्यरित्या संग्रहित करून, प्रत्येक तिमाहीत सर्व सर्किट्सवर इन्सुलेशन प्रतिरोध चाचणी (≥2 MΩ) करण्याची शिफारस केली जाते.

· सर्व विद्युत प्रतिष्ठानांनी लागू असलेल्या स्थानिक मानकांचे पालन केले पाहिजे, जसे की GB 50258-96 "इलेक्ट्रिकल उपकरणांच्या स्थापनेसाठी आणि स्वीकृतीसाठी कोड" किंवा समतुल्य आंतरराष्ट्रीय कोड (उदा. IEC 60364 मालिका), तसेच स्थानिक अग्निसुरक्षा नियमांचे.

समापन विधान

उच्च कार्यक्षमता, सुरक्षितपीव्हीसी नळ उत्पादन लाइनध्वनी वायरिंग डिझाइन आणि कठोर स्थापना अंमलबजावणीसह सुरू होते. आम्ही कंड्युट निर्मात्यांसाठी - उपकरणे निवडीपासून ते प्रक्रिया अंमलबजावणीपर्यंत - आमच्या ग्राहकांना स्थिर मोठ्या प्रमाणावर उत्पादन आणि सतत गुणवत्ता सुधारण्यात मदत करण्यासाठी - एंड-टू-एंड तांत्रिक सहाय्य प्रदान करण्यास वचनबद्ध आहोत.

प्रॉडक्शन लाइन कॉन्फिगरेशन किंवा कंड्युट टेस्टिंग स्टँडर्ड्सबाबत पुढील चौकशीसाठी, कृपया आमच्या तांत्रिक टीमशी संपर्क साधा.
